焼結含油軸受 材料

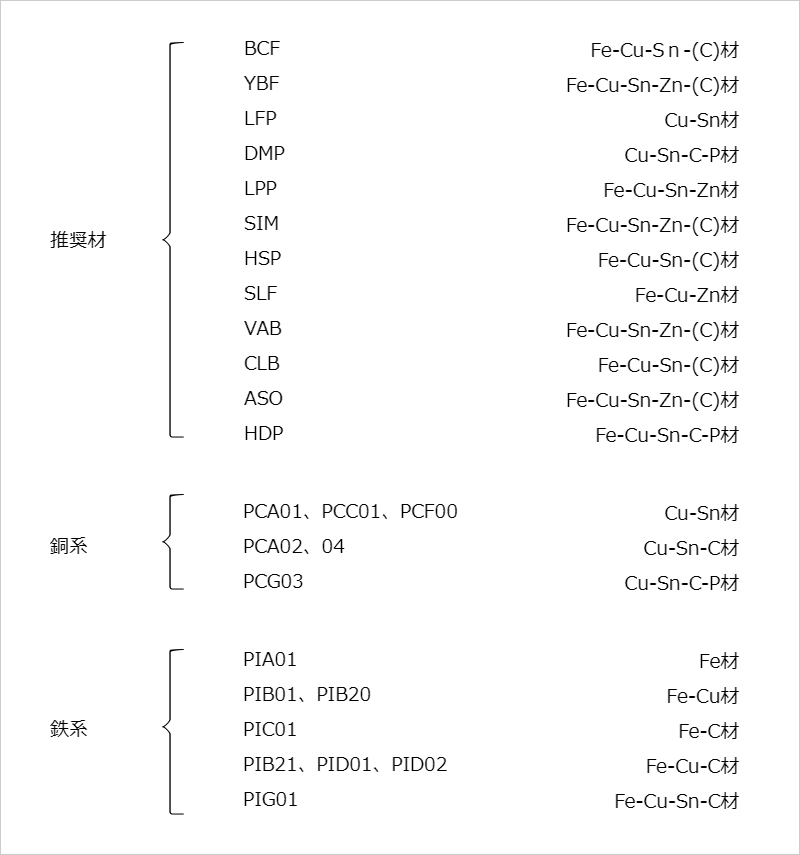

焼結含油軸受 材質代表特性
| 材料記号 | 成分 | 密度 (x103kg/m3) |
含油率 (vol％) |
圧環強さ (MPa) |
許容PV値 MPa・ m/min |
特長・使用例・その他 | 該当規格(参考) ISO5755：2012 JISZ2550：2016 |
|
|---|---|---|---|---|---|---|---|---|
| 推奨材 | BCF | Fe-Cu-Sn-(C)系 | 5.8〜6.6 | 18以上 | 200以上 | 150 | 耐摩耗性が良く、銅系と同等の摺動特性 | ―― |
| YBF | Fe-Cu-Sn-Zn-(C)系 | 5.8〜6.6 | 18以上 | 160以上 | 125 | 耐食性が良く、低摩擦、小型軸受に向く | ―― | |
| VAB | Fe-Cu-Sn-Zn-(C)系 | 5.3〜6.1 | 23以上 | 160以上 | 125 | 各種光学ディスクドライブ用スピンドルモータ （CD、DVD、ブルーレイ 等） LBP用ポリゴンミラースキャナモータ、 DLP用カラーホイールモータ |
―― | |
| ASO | Fe-Cu-Sn-Zn-(C)系 | 5.7〜6.5 | 18以上 | 200以上 | 150 | 汎用鉄銅系軸受（家電、自動車、事務機等） | ―― | |
| LPP | Fe-Cu-Sn-Zn系 | 5.8〜6.6 | 18以上 | 160以上 | 125 | ファンモータ | ―― | |
| CLB | Fe-Cu-Sn-(C)系 | 5.5〜6.3 | 24以上 | 150以上 | 125 | 高含油率、ファンモータ、ハプティクスデバイス | ―― | |
| LFP | Cu-Sn系 | 6.8〜7.8 | 12以上 | 100以上 | 60 | 低ロス、低電流値用、ファンモータ | ―― | |
| SLF | Fe-Cu-Zn系 | 6.7〜7.7 | 12以上 | 100以上 | 60 | 低ロス、低電流値用（LFPの改良）、 ファンモータ（静音タイプ） |
―― | |
| HSP | Fe-Cu-Sn-(C)系 | 6.0〜6.8 | 18以上 | 150以上 | 150 | 高速回転に適する | ―― | |
| SIM | Fe-Cu-Sn-Zn-(C)系 | 5.8〜6.8 | 18以上 | 150以上 | 150 | 小型軸受に向く、振動モータ、 小径ステッピングモータ | ―― | |
| DMP | Cu-Sn-P-C系 | 7.0〜7.6 | 6以上 | 180以上 | 185 | 低速・高荷重用に適する | ―― | |
| HDP | Fe-Cu-Sn-P-C系 | 5.9〜6.7 | 15以上 | 200以上 | 210 | 高荷重用に適する（DMPの改良）、耐振動、 ワイパー、ETC、EGR等 | ―― | |
| 銅系 | PCA01 | Cu-Sn系 | 6.4〜7.2 | 18以上 | 150以上 | 100 | 汎用銅系軸受（家電、自動車、事務機等） | C-T10 |
| PCA02 | Cu-Sn-C系 | 6.2〜7.0 | 18以上 | 150以上 | 100 | 汎用銅系軸受 | C-T10G | |
| PCA04 | Cu-Sn-C系 | 6.2〜7.0 | 12以上 | 50以上 | 100 | ワイパーモータ、マイクロモータ | C-T10G | |
| PCC01 | Cu-Sn系 | 6.4〜7.2 | 18以上 | 160以上 | 125 | ウォッシャモータ、ギヤドモータ、 スタータモータ | C-T10 | |
| PCF00 | Cu-Sn系 | 6.4〜7.2 | 18以上 | 150以上 | 125 | マイクロモータ、音響用機器、エアコン | C-T10 | |
| PCG03 | Cu-Sn-P-C系 | 7.0〜7.6 | 6以上 | 180以上 | 185 | 低速高荷重軸受（DMPと同一） | ―― | |
| 鉄系 | PIA01 | Fe系 | 5.6〜6.4 | 18以上 | 170以上 | 60 | ワイパーモータ、小型モータ | F-00 |
| PIB01 | Fe-Cu系 | 5.6〜6.4 | 18以上 | 200以上 | 75 | 汎用鉄系軸受（家電、自動車、事務機等） | F-00C2 | |
| PIB20 | Fe-Cu系 | 5.6〜6.5 | 18以上 | 150以上 | 125 | 換気扇、扇風機、ブロワーモータ | F-03C22 | |
| PIB21 | Fe-Cu-C系 | 5.6〜6.5 | 18以上 | 150以上 | 125 | パワーウィンドー、ワイパーモータ | F-03C22G | |
| PIC01 | Fe-C系 | 5.6〜6.4 | 18以上 | 200以上 | 75 | 事務機 | ―― | |
| PID01 | Fe-Cu-C系 | 5.6〜6.4 | 18以上 | 280以上 | 125 | 事務機、ドアヒンジ用ブッシュ | ―― | |
| PID02 | Fe-Cu-C系 | 5.4〜6.4 | 18以上 | 200以上 | 125 | ギヤドモータ、洗濯機 | ―― | |
| PIG01 | Fe-Cu-Sn-C系 | 5.4〜6.4 | 18以上 | 200以上 | 125 | 洗濯機、乾燥機、脱水機、扇風機用モータ | ―― | |
※含浸油により使用温度範囲、耐摩耗性、電流ロス等、軸受特性が変化しますので別途ご相談ください。
