センターフリーメタルについて

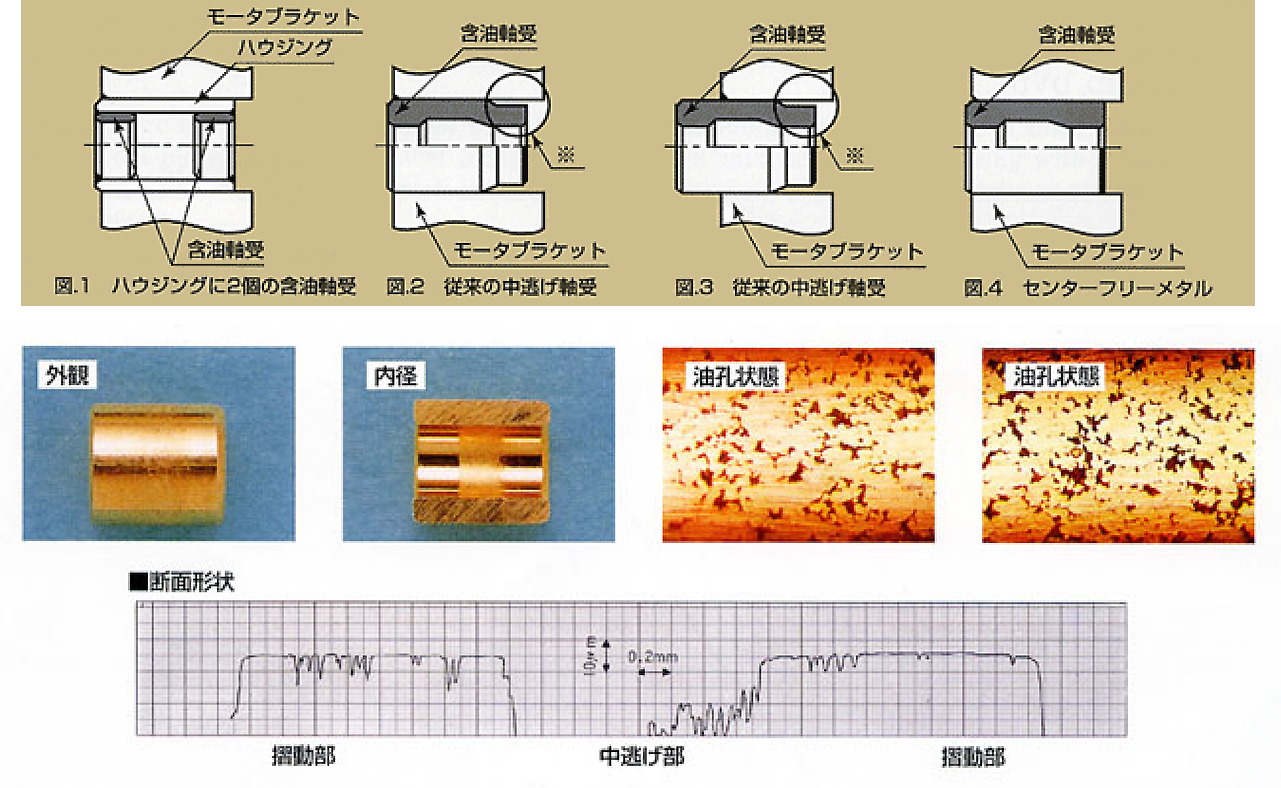

従来ハウジング中に2個の含油軸受(図1)を圧入していましたが、構造を一体化することを目的として
中逃げ軸受(図2)を開発しました。
しかし図2のような圧入方法だと、圧入部と非圧入部の内径寸法に差異が生じる為、
寸法精度の厳しい仕様ですと図3のような圧入方法がとられていました。
ところが、圧入精度、油漏れ及び抜去力についての不具合改善を各ユーザーから要望される中、
ここにストレート専用タイプとしましてセンターフリーメタル(図4)を開発致しました。
センターフリーメタルは、外径の段差を無くす事により圧入後の内径寸法管理を容易にすると共に、
油漏れの改善、抜去力の増加等が図れるようにしました。
